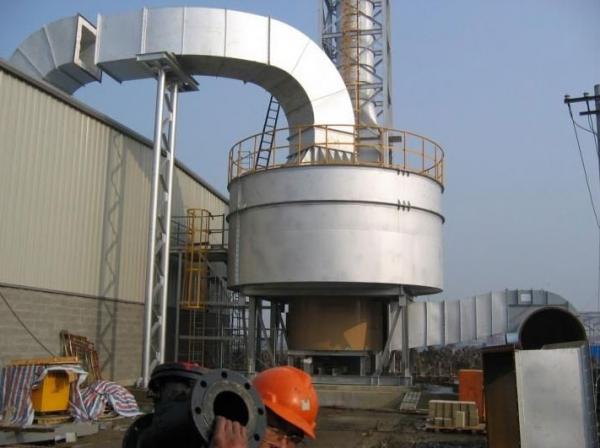

旋轉式RTO

漢藍環境轉式焚燒爐發展自普通蓄熱式焚燒爐，其較大優勢在于使用特殊旋轉式閥門，工作時壓力變化小，較多室RTO很大限度地節約了占地面積，維護費用低操作簡單。我們的旋轉式蓄熱焚燒爐在保持與多室式焚燒爐同水平的高分解率的同時，具有可安裝在更小空間，且維護費用更加低廉的優勢。

特點

⊙ 旋轉式蓄熱焚燒爐有99%的分解率和高達95%以上的熱回收率，對3%以上的LEL則無需消耗燃料。
⊙ 壓力控制在2mmAg以內
⊙ 特別適合用于大流量，低濃度的廢氣處理（爆炸下限的10%以內）
⊙ 節省空間，工作方式簡單，維護方便。

適用范圍

VOCs排放的工業行業包括：石油化工、精細化工、噴涂、包裝印刷、醫藥與農藥制造、半導體及電子產品制造、人造板與木制家具制造、皮革、漆包線、制鞋、涂料、油墨、粘合劑生產、金屬鑄造等。各行業中所產生的VOCs種類常見的組分有碳氫化合物、苯系物、醇類、酮類、酚類、醛類、酯類、胺類、腈（氰）類等。

旋轉RTO的去除原理

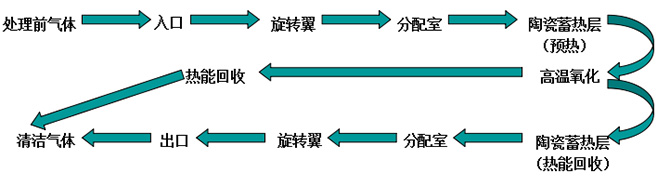

反應原理

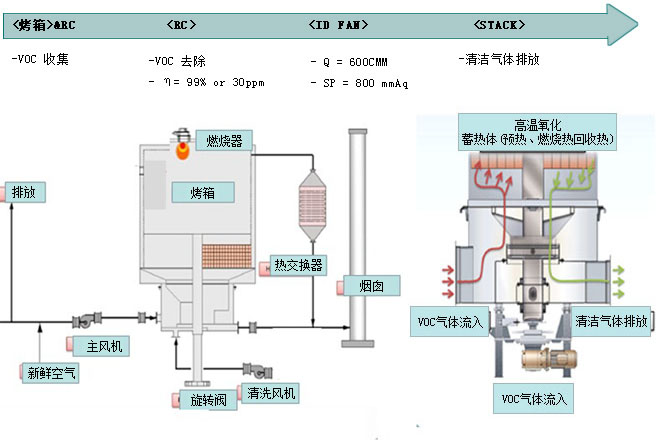

旋轉RTO的工藝流程圖

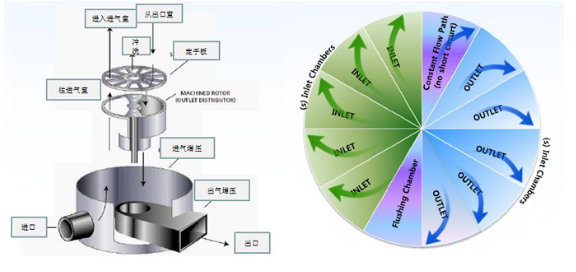

旋轉閥
?旋轉翼進行旋轉排放氣體，由變頻器來驅動的減速電機，
?旋轉翼的轉數 : 0.2~ 0.3 rpm
?空氣密封旋轉翼和定子接觸來進行旋轉，為了減少通過這部位的氣體，利用清洗送風機來進行清洗。

蓄熱層
? RTO設備里專門用于去除VOC的設備，有12個蓄熱體構成來供應氣體及排放。
?12個蓄熱體中5個是用于入口，反方向的5個是用于出口，剩下的2個中一個是用于清潔。

RTO 設備對比表

區分	2室RTO	3室，5室RTO	1室RTO（旋轉型RTO)
開發史	3室 RTO 以前的先進代VOC處理	1室 RTO 以前的第二代VOC處理	VOC處理第三代

特點	采用2室進出開關轉換方式	為防止運行路線的突然轉變，而導致的處理效率低下，增加1個bed設備增加Bed 方式	采用旋轉方式使VOC氣體流向變得平穩，保障熱交換連續性的一體性方式。采用旋轉閥的方式，保障進出時清潔的方式。
處理效率	對業主保障：90~95% 因未能處理開關時的氣體，整體有機物的去除效率為90-95%	對業主保障：95~97%以上空氣方向轉換時排放少量的氣體	對業主保障：99%以上 12個分區中2個為清洗區

RTO設備別優點及缺點

項目	2室 RTO	3室，5室RTO	1室RTO（旋轉型RTO)
投資費	投資費用低	投資費用高（進口時）	價格只有進口Bed Type 的70~80%水準
故障率	提升閥容易故障，易發生結構下垂熱通閥門易故障	代替提升閥，使用多量的減震器，故障因數多減震器切換時時會產生微小的震動	維護管理事項少，故障率小內部旋轉盤相比之前做了改善
維護管理費	因使用高價提升閥，維護及管理費增加	使用多量的減震器，易容易故障，維護及管理費增加。	采用簡易的旋轉型減震器使用故障少
工程穩定性	烤箱排氣采用空氣脈動	烤箱排氣采用空氣脈動	輪盤超低速旋轉，烤箱內空氣流動平穩
面積	安裝面積占小	安裝面積大	占地面積較小化，緊湊的結構設計
擋板形式	潤滑黃油提升閥	潤滑黃油提升閥	12個分區旋轉閥
優點，缺點	焚燒效率低 : 90~95% 維持管理及運行容易沒有清洗功能擋板轉換時部分VOC會排出減震器轉換時發生背壓	焚燒效率高安裝面積大維護管理及運行操作復雜構造復雜及故障率較高	焚燒效率高 : 99% 安裝面積小維護管理及運行容易（結構簡單）排氣濃度一直平穩氣流順暢
